一、产品概述

GCG1000型在线粉尘报警器实在粉尘浓度是在粉尘浓度传感器的条件上增加了报警功能所研发的仪器，根据WS/T206-2001公共场所空气中可吸入颗粒物测定方法--光散射法设计，吸收消化了测尘技术，采用红外激光器和光电倍增管，将进入暗室里的浮游粉尘在红外激光照射下，在粉尘性质一定的条件下粉尘的散射光强正比于粉尘质量浓度，将散射光强度转换成电信号，通过预置K值可直接计算出粉尘的质量浓度。计算出粉尘的质量浓度通过数码管直接显示并转换成200～1000Hz频率信号或4～20mA电流信号输出，供环境监测或其他测控系统使用。

二、适用范围

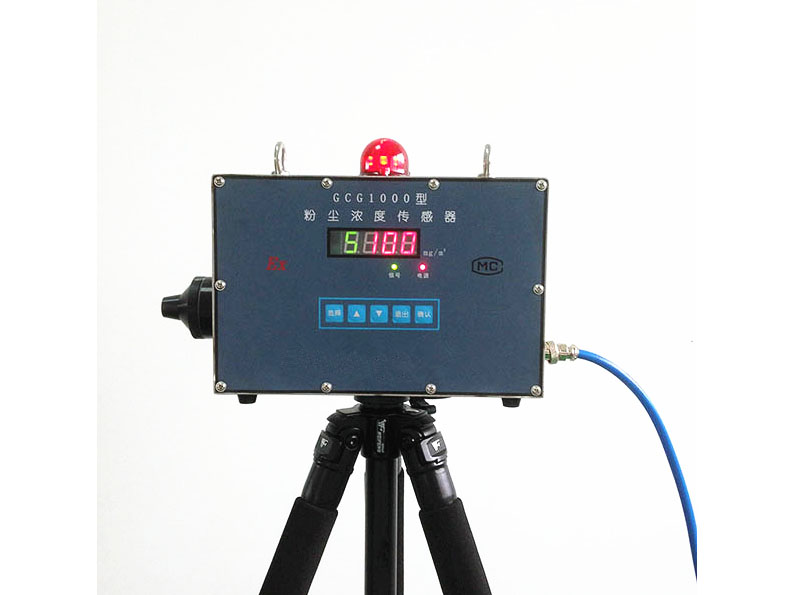

GCG1000型在线粉尘报警器测量快速准确、灵敏度高、性能稳定、负载能力强，光道受积尘污染影响小，通过预置K值可测量各类粉尘质量浓度，同时可设定粉尘浓度超标报警阀值，粉尘超标时自动声光报警（如图1所示）。主要用于各种粉尘作业场所总粉尘的连续监测，公共场所等环境监测。

如：金属制造企业，铝粉，煤粉，镁铝合金等金属场合

面粉，食物，粮仓等存储企业

热塑性塑料，合成材料企业

塑料填充剂，粉末，木屑

本产品具有实时显示数据以及报警点可调等特点，可以根据检测场所粉尘浓度阀值大小来设置粉尘浓度报警点，详细方法见说明书也可提前通知工作人员进行预设。

三、技术参数

（1）测定原理：光散射原理；

（2）测定对象：作业场所粉尘检测、粉尘环境监测。

（3）测量误差：±15%；

（4）测量范围：0.1 mg/m³～1000 mg/m³；

（5）显示方式：四位LED数码管；

（6）信号输出：(200～1000)Hz频率信号；(4～20)mA电流信号；

（7）工作电压：12V～24V（本安）

工作电流：≤250mA（12V）

（8）粉尘浓度报警点：可任意点设置，声光报警

（9）使用环境：温度：0～40℃；

相对湿度：＜95%；

大气压：86 kPa～106kPa；

（10）尺寸：(220×145×110) mm

（11）重量：≤ 2.0 kg

（12）防爆形式：本质安全型，工业防爆型，粉尘防爆型、普通型。
